【產品用途】
Q961F型PN1.6-PN2.5電動全焊接球閥在各個領域使用都非常廣泛，其品質和穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃氣、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。
【產品特點】
1.全焊接球閥，不會有外部泄漏等現象。球體的加工過程有計算機檢測儀跟蹤檢測，所以球體的加工精度高。
2.由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。
3.密封環本體采用含量25%Carbon(碳素)的RPTFE材質，保障無泄漏(0%)。
【技術要求】
1、設計與制造按API 6D的規定。
2、閥門的檢查和試驗按API 598的規定。
3、閥門的結構長度按GB/T12224-2005的規定。
4、連接尺寸按GB/T12224-2005的規定。
5、壓力-溫度基準按ASME B16.34的規定。
6、閥門標記按GB/T12220的規定。
7、閥門抗硫按NACE MR 0175的規定。
【產品各零件材質】
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥蓋 |
ASTM A105 |
21 |
止推軸承 |
PTFE |
|
2 |
閥體 |
ASTM A105 |
22 |
滑動軸承 |
304+PTFE |
|
3 |
球體 |
ASTM A105+ENP |
23 |
上支撐座 |
ASTM A105 |
|
4 |
防靜電彈簧 |
組合件 |
24 |
O型圈 |
VITON |
|
5 |
止推軸承 |
PTFE |
25 |
O型圈 |
VITON |
|
6 |
滑動軸承 |
304+PTFE |
26 |
Y型密封環 |
VITON |
|
7 |
下閥桿 |
ASTM A105 |
27 |
防火墊 |
SS304+石墨 |
|
8 |
底蓋 |
ASTM A105 |
28 |
填料 |
石墨 |
|
9 |
排污閥 |
ASTM A105+ENP |
29 |
內六角螺釘 |
ASTM A193 B7 |
|
10 |
O型圈 |
VITON |
30 |
內六角螺釘 |
ASTM A193 B7 |
|
11 |
防火墊 |
SS304+石墨 |
31 |
閥桿 |
ASTM A182 F6a |
|
12 |
內六角螺釘 |
ASTM A193 B7 |
32 |
圓柱銷 |
35 |
|
13 |
腳步架 |
A3 |
33 |
雙頭螺柱 |
ASTM A193 B7 |
|
14 |
閥座 |
PPL |
34 |
螺母 |
ASTM A194 2H |
|
15 |
閥座防火墊 |
SS304+石墨 |
35 |
彈簧墊圈 |
65Mn |
|
16 |
彈簧支撐座 |
ASTM A105 |
36 |
連接盤 |
ASTM A105 |
|
17 |
彈簧 |
17-7PH |
37 |
平鍵 |
45 |
|
18 |
O型圈 |
VITON |
38 |
電動執行器 |
ASTM A105-HZn |
|
19 |
閥座支撐圈 |
ASTM A105+ENP |
39 |
放空閥 |
ASTM A105-HZn |
|
20 |
滑動軸承 |
304 |
|
|
|
【主要連接尺寸】
Q961F/Q961F-Q941F/Q941F PN16/PN25/PN40
|
DN |
L(RF） |
L（WE） |
D1 |
D2 |
H1(手柄） |
H1(渦輪） |
W(手柄） |
W(渦輪） |
|
15 |
150 |
210 |
27 |
48 |
64 |
- |
129 |
- |
|
20 |
160 |
230 |
34 |
60 |
76 |
- |
159 |
- |
|
25 |
180 |
230 |
42 |
76 |
85 |
- |
159 |
- |
|
32 |
200 |
260 |
48 |
89 |
95 |
- |
245 |
- |
|
40 |
230 |
300 |
60 |
89 |
124 |
- |
245 |
- |
|
50 |
270 |
300 |
76 |
114 |
162 |
- |
30 |
- |
|
65 |
280 |
300 |
89 |
140 |
175 |
- |
320 |
- |
|
80 |
300 |
325 |
114 |
168 |
192 |
169 |
450 |
- |
|
100 |
350 |
325 |
141 |
203 |
205 |
183 |
450 |
230 |
|
125 |
350 |
350 |
168 |
219 |
225 |
203 |
450 |
230 |
|
150 |
400 |
400 |
219 |
273 |
245 |
224 |
1000 |
230 |
|
200 |
502 |
521 |
273 |
351 |
285 |
262 |
1000 |
320 |
|
250 |
568 |
560 |
325 |
426 |
348 |
322 |
1500 |
350 |
|
300 |
648 |
635 |
377 |
508 |
|
355 |
|
350 |
Q967F/Q947F PN16/PN25/PN40
|
DN |
L(RF） |
L（WE） |
D1 |
D2 |
H1 |
H2 |
W |
|
150 |
403 |
457 |
219 |
273 |
246 |
193 |
280 |
|
200 |
502 |
521 |
273 |
351 |
285 |
238 |
320 |
|
250 |
568 |
560 |
325 |
426 |
323 |
278 |
320 |
|
300 |
648 |
635 |
377 |
508 |
365 |
315 |
400 |
|
350 |
762 |
762 |
426 |
580 |
410 |
370 |
400 |
|
400 |
838 |
838 |
480 |
675 |
457 |
425 |
450 |
|
450 |
914 |
914 |
530 |
740 |
495 |
465 |
450 |
|
500 |
991 |
991 |
630 |
805 |
540 |
495 |
500 |
|
600 |
1143 |
1143 |
735 |
975 |
640 |
580 |
500 |
|
700 |
1346 |
1346 |
830 |
1130 |
715 |
660 |
500 |
|
800 |
1524 |
1524 |
930 |
1270 |
785 |
730 |
500 |
|
900 |
1727 |
1727 |
1036 |
1425 |
860 |
820 |
800 |
|
1000 |
1900 |
1840 |
1236 |
1625 |
970 |
920 |
800 |

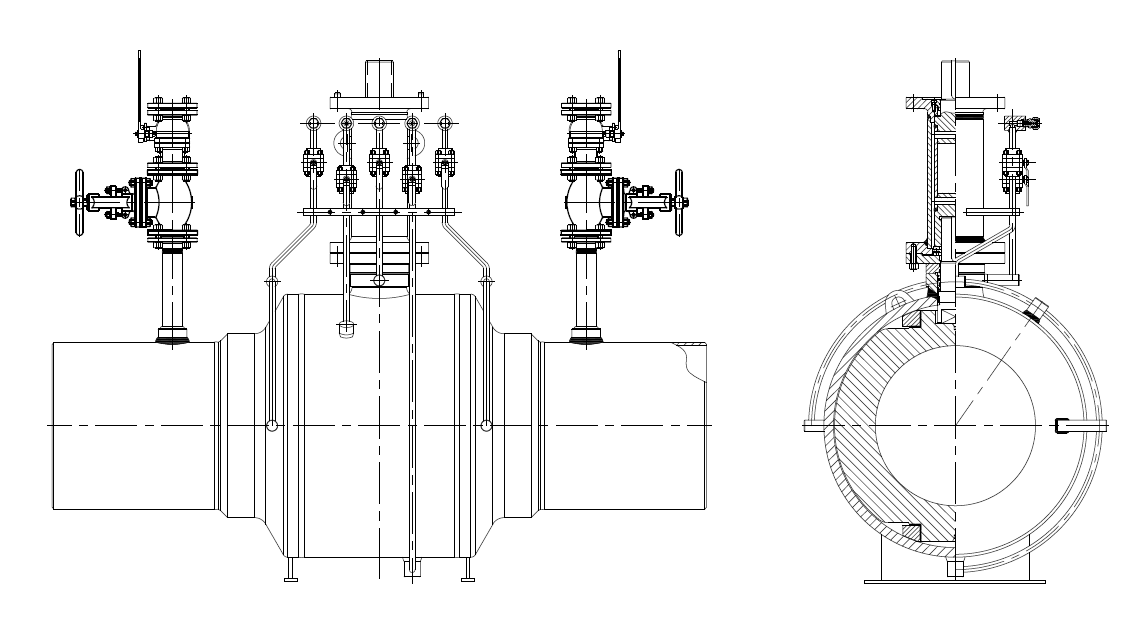

【結構圖片】
